NATurRAFF Holzjalousien - Produktbeschreibung

2 Varianten Elementsystem

Diese Seite als pdf-Datei herunterladen

  1. Einbau Satz/KIT zum Einbau passend für viele herkömmliche Jalousie-Schächte und Neubaukästen

  1. Montagefertiges Komplettelement vor der Fassade inklusive Kastengehäuse oder Sichtblende aus Aluminium oder Holz

    Ausstattung grundsätzlich wie Beschreibung Einbau KIT
Einbau KIT
Einbau KIT
Antriebsteile
Antriebteile
  1. Größen: Maximalbreite 3000mm, Maximalhöhe 5000mm
  2. Lamellen aus ausgesuchtem Massivholz mit NATWOOD-Veredelung, kleine Äste und Flader geben eine natürliche gewachsene Optik, Lamellebreite ca. 80 x 4,5mm Dicke
  3. Unterleiste ca. 80 x 15 mm in Massivholz, schöne Behangoptik durch idente Bewegungen wie die Lamellen
  4. Aufzugsband grau
  5. Lamellenaufhängung schwarz
  6. Oberschiene aus rostfreiem Material
  7. Aufzug und Wendung über Kegelradgetriebe oder Motorantrieb, Details siehe Beschreibung Antriebe
  8. Lamellenführung aus kunststoffummanteltem Stahlseil oder wahlweise mit Führungsleisten,
    Details siehe Führungssysteme

Blende Alu
Blende Aluminium
Blende Holz
Blende Holz

Jedoch zusätzlich:

  1. Kastenblenden, Kastengehäuse etc. in verschiedenen Formen und Ausführungen in Aluminium stranggepresst oder rollgeformt inklusive Montagematerial
  2. Kastenblende oder Schachtblenden in NATWOOD "Bernsteinholz" passend zu Lamellen lieferbar

2 Varianten Holzausführung

Lamelle Kiefer
"Kiefer Bernsteinholz"

  • Europäische Kiefer
  • NATWOOD veredelt
  • Dauerhaft wie Tropenholz
  • Helle Holzfarbe ähnlich Lärche


Lamelle Thermo
"Esche Thermo-Exotic Bernsteinholz"

  • Europäische Esche
  • Thermo behandelt + NATWOOD veredelt
  • Dauerhaft wie bestes Tropenholz
  • Braune Holzfarbe ähnlich Eiche, Teak, Nuss, etc.

2 Varianten Oberflächenausführung

  1. Natürlich entstehende Patina
Patina

Gültig für Kiefer und Esche Thermo

Natürliche Patina und
NIE-MEHR-STREICHEN
mit Sicherheit

Im Laufe der Nutzung entsteht die silbergraue Patina bei allen Holzarten.


  1. Färbige Oberfläche durch Spezialanstrich
Öl Farbe

Gültig für Kiefer

Naturoptik für lange Zeit durch behandelte Oberfläche, auffrischen nur nach Wunsch bzw. Notwendigkeit.

Gültig für Kiefer und Esche Thermo

Verschiedene Farbtöne.
Durch extrem hochwertigen und aufwendigen Farbauftrag ist leider eine Mindestauftragsmenge notwendig.

2 Varianten Führungssystem

Führungsschiene

Führungsleiste

Individuelle Lösungen auf Wunsch.

Fragen Sie uns nach den Möglichkeiten!

Glas, Metall, Holz oder andere Materialien sind ausführbar.

Ansicht Laibung 3D Führung Glas Führungsleiste Aluminium
Führüngsleiste Holz in Leibung geklebt
Seitenführung Glas mit LED-Leuchte
Führung auf Abstand zum Fenster in Alu

Seilführung

Seilführung

Standard sind Stahlseil kunststoffummantelt, Spanntechnik am Kopfprofil.

Abspannwinkel aus stranggepresstem Aluminium und komplettem Abspann-Set.

Verschiedene individuelle Halterungen auf Wunsch.

Seilabspannung
Abspannwinkel zur Konstruktion, stranggepresst, versch. Modelle
Abspannhülse zu Fensterbank
oder Boden

Viele Varianten Teilungen und Kupplungen Einige wenige Beispiele

Beispiel: ALUWinkel + MassivholzBeispiel ALU T-Profil + Haltekloben

2 teilig 2 teilig

Beispiel: Kombination ALU-Profile+Haltekloben und Seilführung bei Glasmitte

3 teilig

Beispiele für verschiedene Leibungen + Behangführungen

3 teilig

2 Varianten Antriebe

Motor-Antrieb, als Standard für die meisten Anlagengrößen

Schalter Empfänger
Schalter
Funkempfänger

Markenmotor 230V in der Oberschiene mit einstellbaren Endlagen, Motorkabel mit Hirschmannstecker, geeignet für viele Steuerungssysteme, BUS-geeignet



Getriebe-Antrieb, nur bei kleinen Anlagen möglich

Kurbelantrieb

Kegelradgetriebe, Kurbelstange mit Gelenkkurbel 45° oder 90°,
Farbe weiß, grau, braun

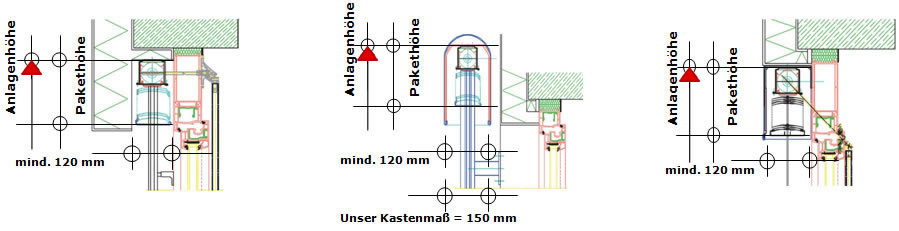

Wichtige Einbaumaße

Schacht-Innenmaß bzw. Kasteninnenmaß mind. 120 mm zuzüglich Bautoleranz

Einbaumaße
  Maßangaben in mm

ACHTUNG:
Pakethöhen sind aufgrund von 5 mm Lamellendicke entsprechend höher als extrem dünne Alu-Lamellen.

  Lamellenbreite 80
  Einbautiefe mind. 120
  Min/Max. Anlagenbreite 600/3000 (gilt für einteilige Anlagen)
  Min/Max. Anlagenhöhe 800/5000 (höher auf Anfrage)
+ Fensterhöhe 1000 1250 1500 1750 2000 2250 2500 2750 3000 3250 3500 3750
Pakethöhe 230 250 265 285 310 330 350 370 400 430 450 470
= Anlagenhöhe 1230 1500 1765 2035 2310 2580 2850 3120 3400 3680 3950 4220
  Gewicht 1 m² Behang Ø 7 kg, Motorantrieb wird empfohlen

Bei Koppelung sind Gesamtbreiten bis 6000 mm möglich.

Bitte beachten Sie unbedingt die holztechnisch bedingte Maximallänge der Lamelle von 3000mm!

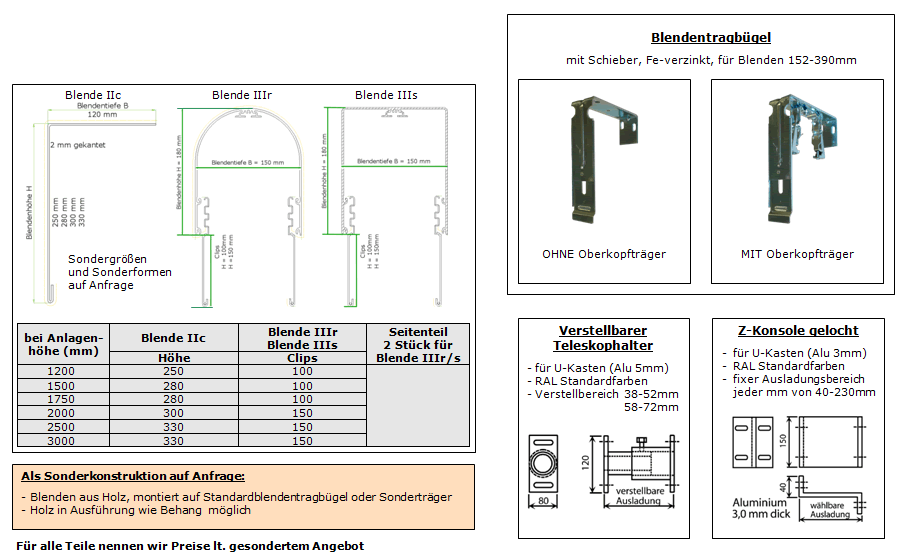

Kasten- und Montagematerial

Kasten- und Montagematerial
